  • Физические каналы на радиоинтерфейсе в LTE

    Информация между eUE и eNodeB передается не произвольным образом, а через четко организованную структуру каналов. Всего выделяют три типа каналов: логические, транспортные и физические. Рассмотрим классификацию, виды и назначение физических каналов в сети LTE.

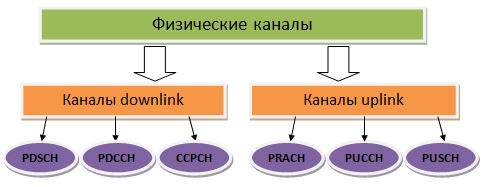

    Физические каналы LTE

    Физические каналы LTE

    Физические каналы можно классифицировать по направлению передачи информации: downlink и uplink.

    К физическим каналам в downlink относятся:

  • PDSCH (Physical Downlink Shared Channel) - физический распределенный канал в направлении «вниз» - служит для высокоскоростной передачи мультимедийной информации
  • PDCCH (Physical Downlink Control Channel) – физический канал управления в направлении «вниз» - предназначен для передачи информации для управления конкретным eUE
  • CCPCH (Common Control Physical Channel) – общий физический канал управления – необходим для передачи общей для всех информации
  • К физическим каналам в uplink относятся:

  • PRACH (Physical Random Access Channel) – физический канала произвольного доступа – служит для первичного доступа в сеть
  • PUCCH (Physical Uplink Control Channel) – физический канал управления в направлении «вверх» - необходим для передачи служебной информации от конкретной eUE к eNodeB
  • PUSCH (Physical Uplink Shared Channel) – физический распределенный канал в направлении «вверх» - предназначен для высокоскоростной передачи данных в uplink
  • Связь между транспортными и физическими каналами представлена на рисунке ниже.

    Связь физических и транспортных каналов

    Связь физических и транспортных каналов
